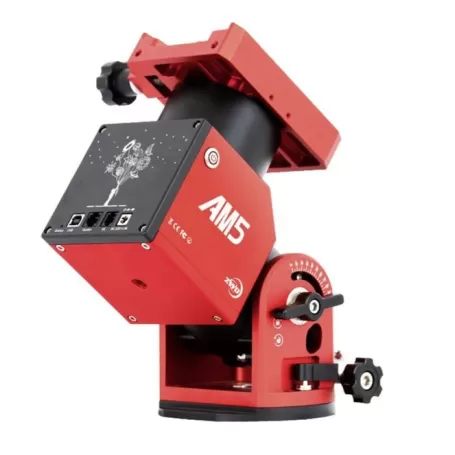

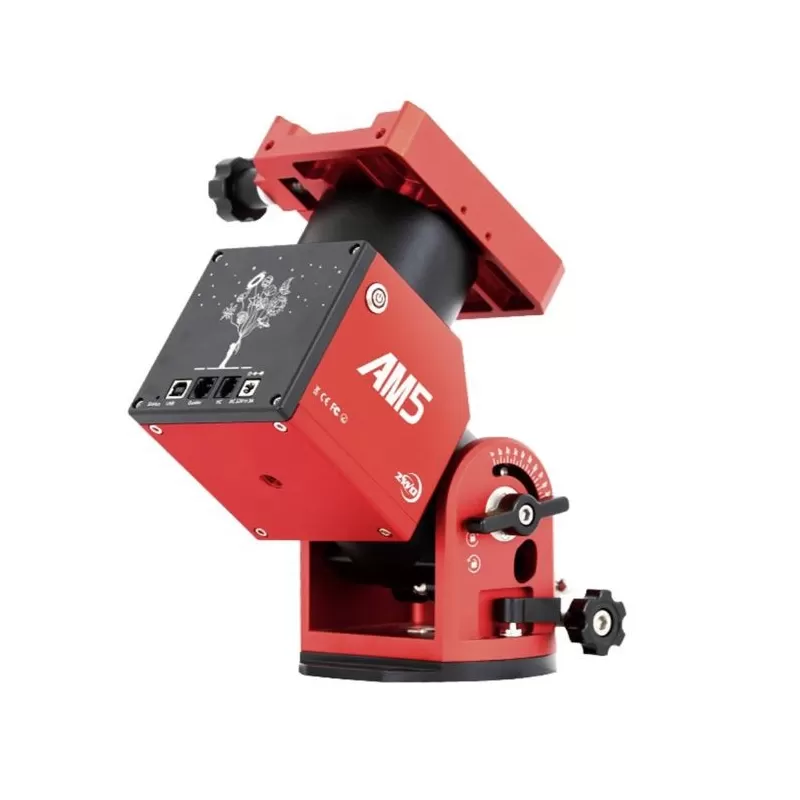

Montagem ZWO AM5

Características

• Para o lançamento de sua primeira montagem, a ZWO adota o princípio inovador de acionamento harmônico, uma tecnologia comprovada em robótica e aeronáutica, baseada no uso de caixas de engrenagens elípticas e correias sincronizadoras. A montagem AM5 oferece, portanto, uma impressionante capacidade de carga de 13 kg sem contrapesos (20 kg com contrapesos adicionais) para um peso de apenas 5 kg. Pode ser usada em modo azimutal ou equatorial, controlada por um painel de controle, por um aplicativo de smartphone ou por computador.
• As montagens equatoriais clássicas exigem o uso de contrapesos. O equilíbrio é difícil de manter em ascensão reta e declinação, independentemente da posição do tubo. Transporte e armazenamento costumam ser um desafio para o astrônomo amador nômade. Algumas montagens de transmissão harmônica apresentam funcionalidade excessivamente simplista, capacidade de carga insuficiente ou operação irregular.
• Motor de acionamento harmônico: Este tipo de motor é baseado em uma engrenagem de onda de deformação, composta por três elementos: um cubo elíptico (o gerador de ondas), uma coroa dentada deformável fixada ao eixo de saída e uma coroa dentada externa fixada à estrutura. Este conjunto forma uma caixa de engrenagens elíptica que oferece uma relação de transmissão muito alta, 300:1 no caso da estrutura ZWO AM5.
• A ZWO firmou parceria com um renomado fabricante de caixas de engrenagens para produzir um modelo adaptado às necessidades da astronomia amadora, combinando especificamente uma correia síncrona. O resultado é um sistema de transmissão suave, com baixo erro periódico e alto torque. A precisão de orientação atinge entre 0,5 e 0,8 segundos de arco, ideal para astrofotografia.
• O suporte ZWO AM5 pode ser usado nas posições equatorial ou azimutal. A inclinação a vácuo é extremamente fácil e rápida devido ao seu tamanho compacto; a inclinação é ajustável de 0 a 90 graus. O aplicativo de controle e os drivers de montagem suportam ambos os tipos de operação.
• Múltiplas Opções de Controle: A montagem ZWO AM5 possui motorização de eixo duplo para rastreamento, movimentação e orientação. Um painel de controle tipo joystick é fornecido. Ela também suporta mira automática, realizada por meio de um aplicativo para smartphone ou software de terceiros usando um controlador ASCOM. A montagem pode ser controlada via Wi-Fi integrado, gerenciada por uma interface web ou por uma conexão com fio. Atualizar o firmware do controlador e da montagem é simples e fácil.

Dados técnicos

• Recurso de montagem ZWO AM5
• Tipo de estrutura de montagem equatorial
• Modos de uso equatorial/azimutal
• Mecânico
• Capacidade de carga 13 kg sem contrapeso. 20 kg com contrapesos opcionais.

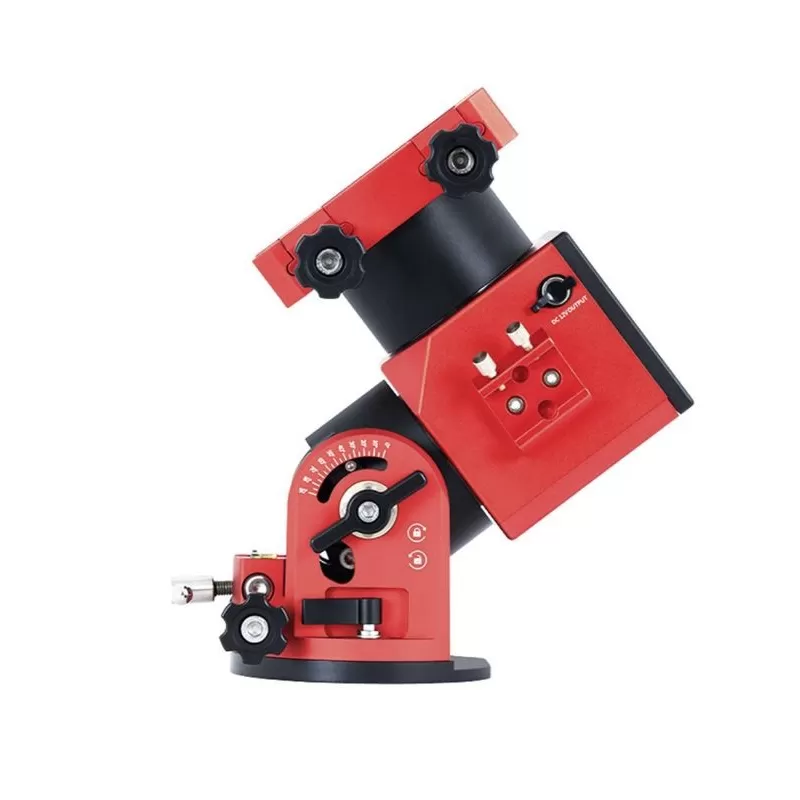

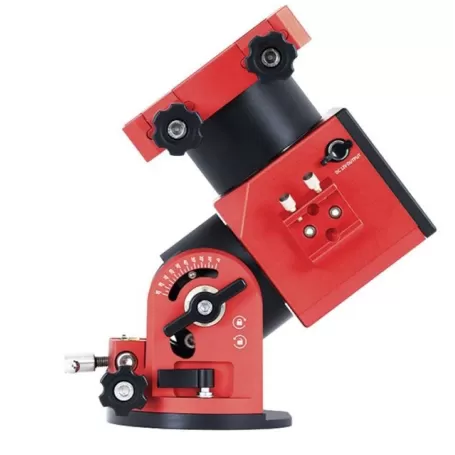

• Faixa de ajuste de latitude de 0 a 90 graus

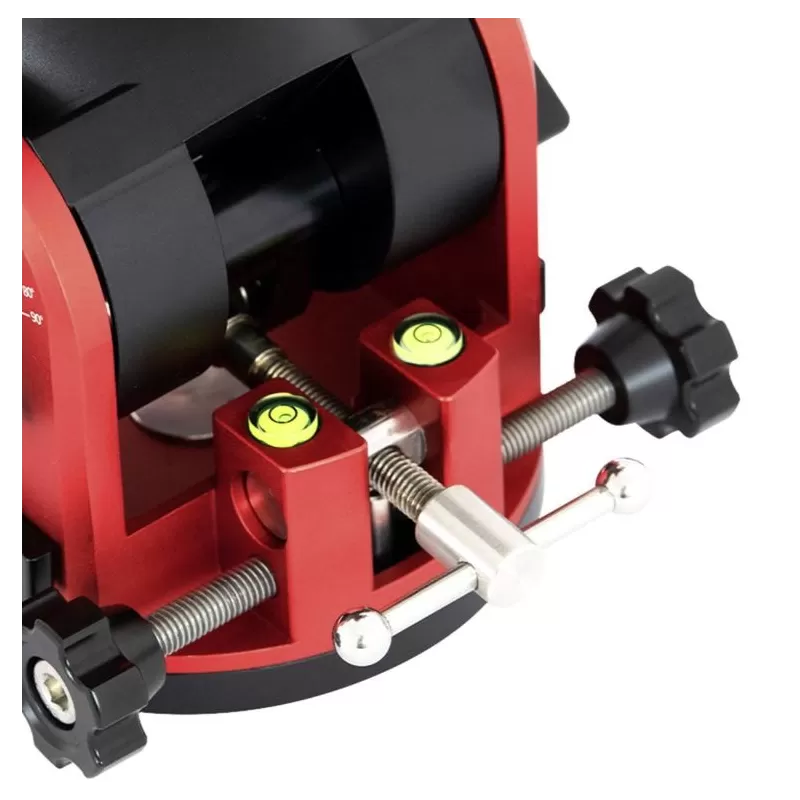

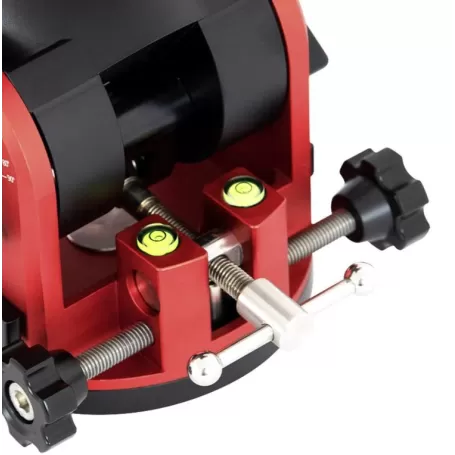

• Faixa de ajuste fino de azimute mais ou menos 10 graus

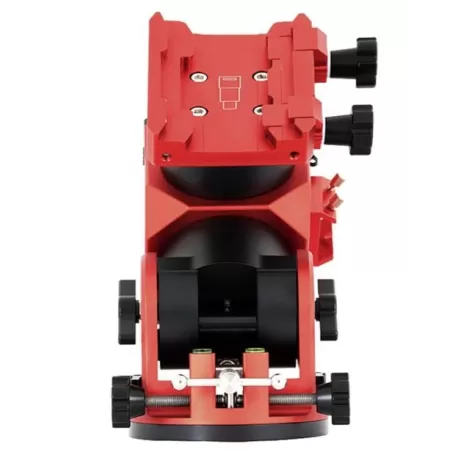

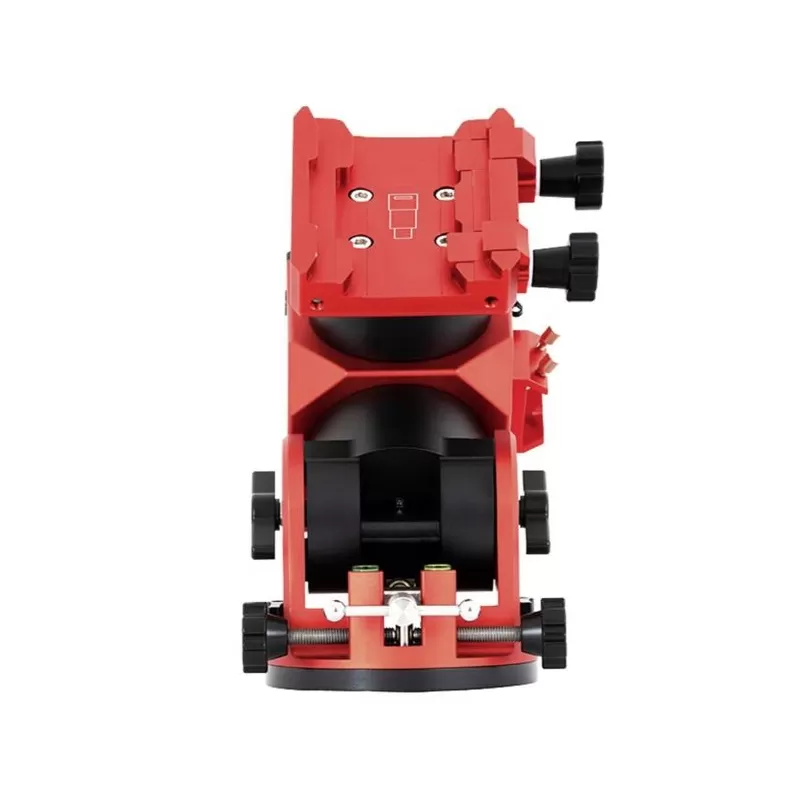

• Tipo Dovetail compatível com Losmandy e Vixen
• Rosca opcional da haste do contrapeso M12
• Posição de inicialização do batente mecânico
• Eletrônico
• Treinamento Caixas de engrenagens elípticas + correias sincronizadas (relação de transmissão 300:1)
• NEMA42 com caixa de engrenagens elíptica + correia síncrona + freio
• Motorização em dezembro Motor de passo NEMA42 com caixa de engrenagens elíptica + correia síncrona
• Precisão do passo do motor 0,17 segundos de arco
• Erro periódico nativo de cerca de 20 segundos de arco
• Duração do período: 432 segundos
• Velocidade máxima de movimento 6 graus/segundo
• Velocidades de deslocamento possíveis 0,5x, 1x, 2x, 4x, 8x, 20x, 60x, 720x, 1440x velocidade sideral
• Fonte de alimentação 12V 3A (plugue de alimentação DC5.5-2.1)
• Consumo de energia 12 V/0,386 A (desligado), 12 V/0,58 A (rastreamento), 12 V/1,5 A (em andamento)
• Guia de plugues compatíveis com ST4
• Interface de comunicação USB / Wi-Fi
• de segurança em caso de queda de energia inesperada
• Físico
• Eu peso 5 quilos
• condições de uso -20°C a +50°C

Incluído na entrega

• 1 suporte ZWO AM5
• 1 painel de controle de joystick
• 1 cabo de controle de raquete
