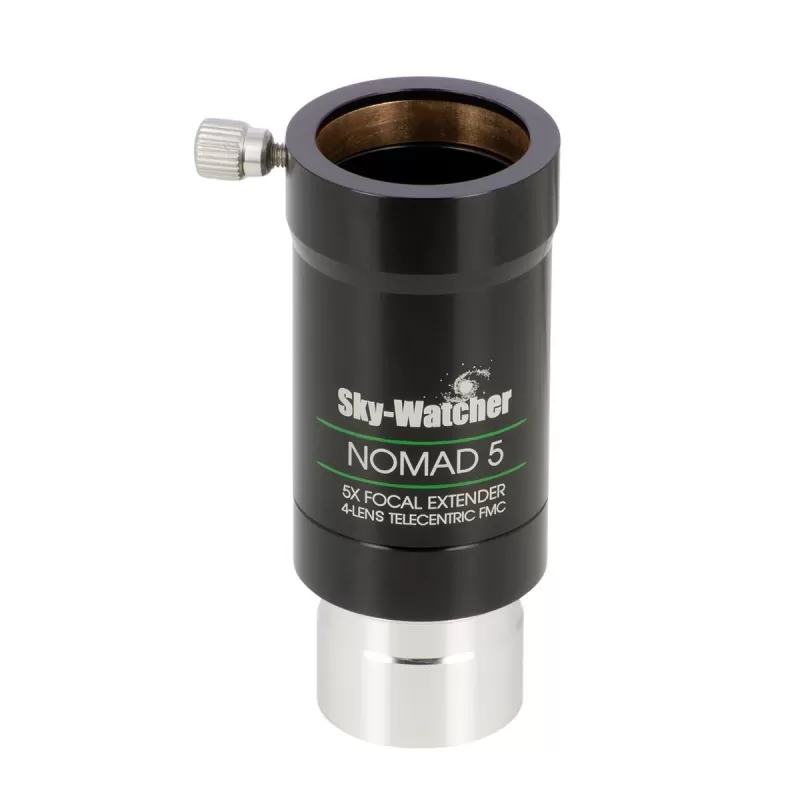

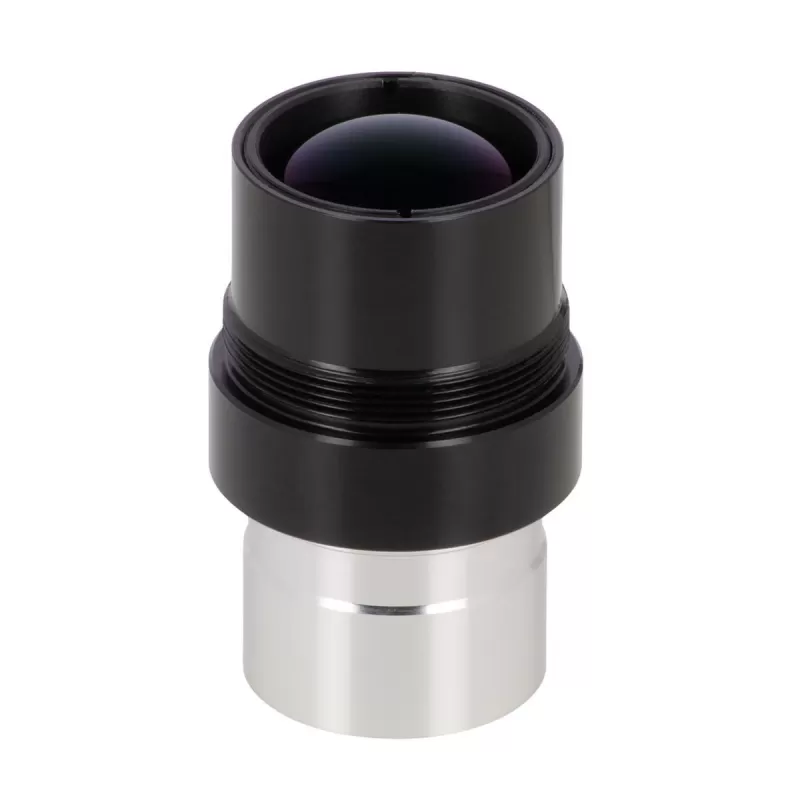

Lente Barlow Sky-Watcher 5x (4 elementos) 31,75 mm

A lente Barlow Sky-Watcher 5x não atua como uma lente Barlow convencional. Ela multiplica a distância focal por 5, mas em vez de divergir como uma lente Barlow clássica, um grupo óptico adicional força os raios de luz emitidos a permanecerem paralelos ao eixo óptico; a pupila de saída é empurrada para o infinito.

Este dispositivo tem várias vantagens

O alívio ocular da ocular associada permanece inalterado. A taxa de ampliação permanece a mesma, independentemente do design do multiplicador. Não há efeito de paralaxe, pois os raios de saída são paralelos aos raios de entrada. Por fim, esse paralelismo otimiza a eficiência dos filtros de interferência, particularmente dos filtros Fabry-Pérot padrão incluídos nos filtros solares H-alfa, para os quais os raios incidentes devem ser estritamente paralelos para evitar desvios na largura de banda.

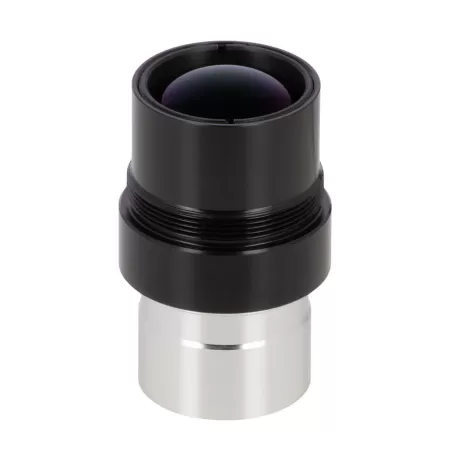

A Lente Barlow Sky-Watcher 5x consiste em quatro lentes multirrevestidas com bordas escurecidas para reduzir reflexos indesejados. Todas as superfícies mecânicas e roscas são pintadas de preto fosco. A interface de entrada possui uma rosca de 1,25" (31,75 mm). Esta última possui uma rosca fêmea M28,5 para a montagem de um filtro de 1,25" (31,75 mm).

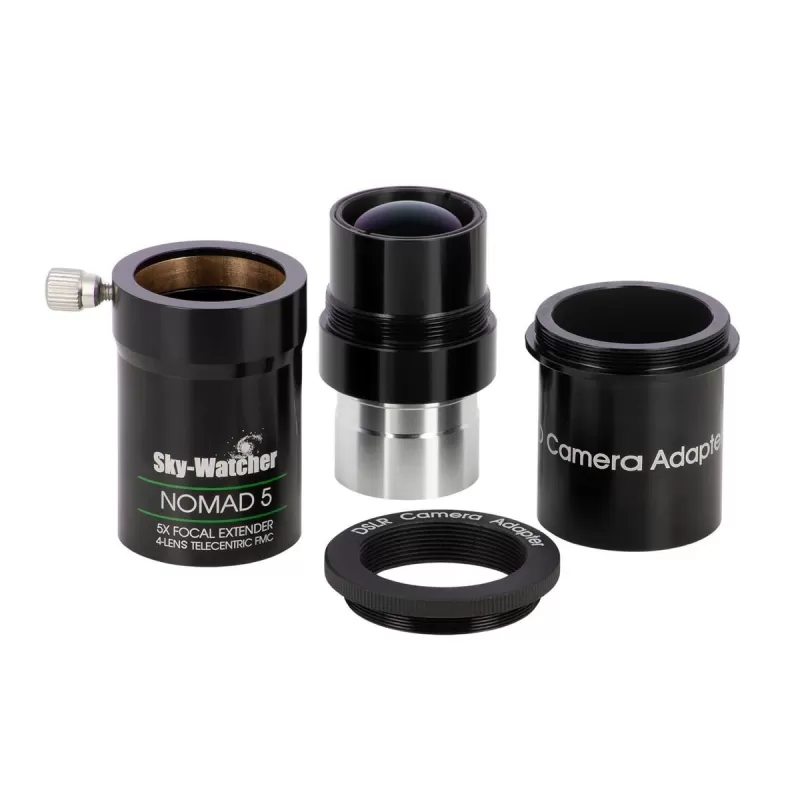

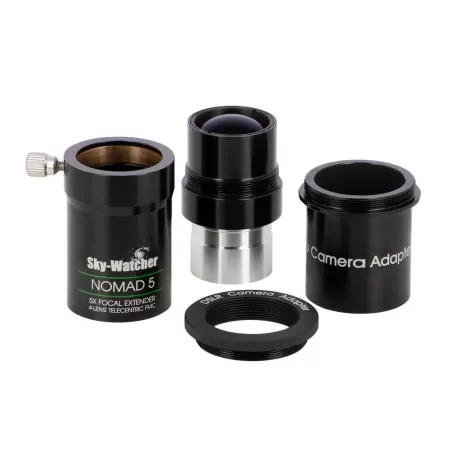

Esta lente telecêntrica Barlow é especialmente adequada para obter imagens de alta resolução da Lua, planetas e do Sol. Ela vem com todos os adaptadores necessários: um suporte para ocular de 1,25" (31,75 mm) para uso visual, um adaptador fotográfico M42x0,75 para uso com câmeras CCD ou CMOS e um adaptador fotográfico curto M42x0,75 para montagem em câmeras digitais.

IMPORTANTE! Obter imagens do Sol requer equipamento especializado, que não está incluído. Você também precisará de um filtro solar de abertura total para tirar suas fotografias solares com segurança. Entre em contato conosco se precisar de alguma coisa.

Edição visual

O Nomad 5 pode ser usado com uma ocular convencional de 1,25" (31,75 mm). No entanto, a observação é dificultada pela sua alta taxa de ampliação: ela multiplica por 5 a ampliação da ocular com a qual está emparelhado. Portanto, é importante calcular cuidadosamente a ampliação resultante e usar o Nomad 5 com a ocular correta, caso não queira obter ampliações exageradas, inutilizáveis ​​no seu instrumento.

Para fins de visualização, recomendamos combinar a lente Barlow Sky-Watcher 5x com oculares de longa distância focal ou montá-la em tubos ópticos de curta distância focal.

Montagem de uma ocular Plössl Sky-Watcher de 32 mm na lente Barlow Sky-Watcher 5x

Montagem em uma câmera CCD/CMOS

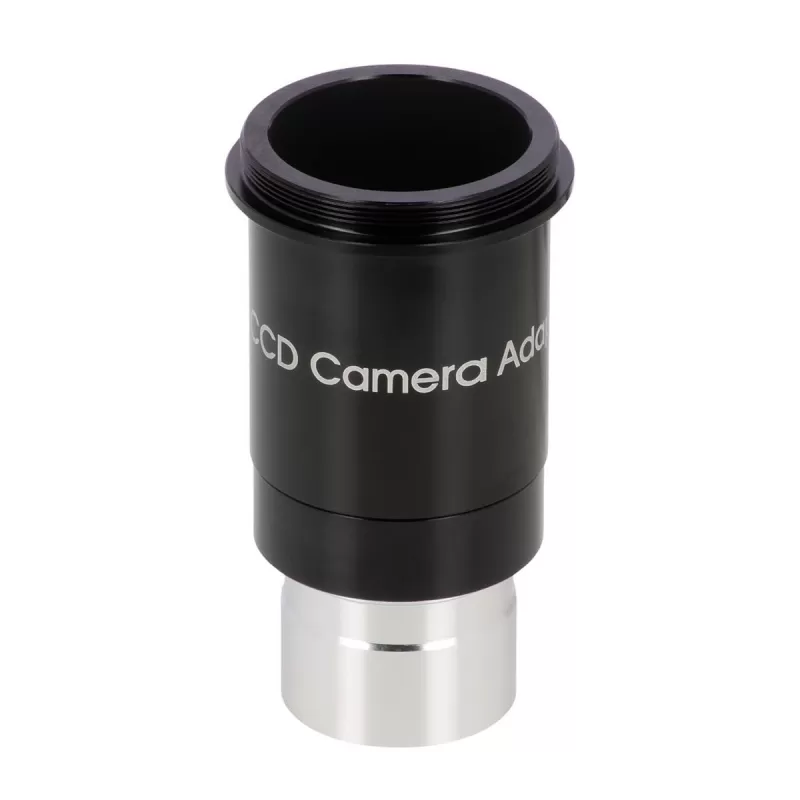

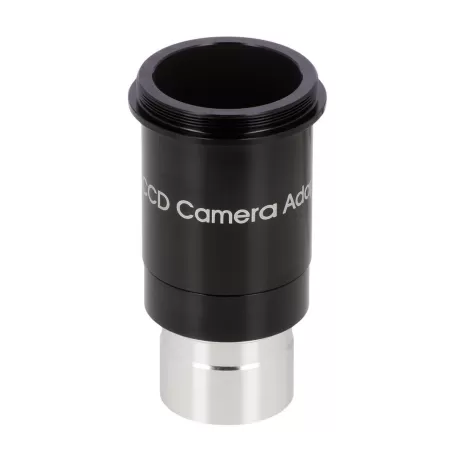

A lente Sky-Watcher 5x Barlow foi projetada principalmente para fotografia, especificamente para imagens de alta resolução de planetas, da Lua e do Sol — áreas onde câmeras CMOS sem refrigeração são mais comumente utilizadas. Um adaptador dedicado é fornecido com o extensor. Ele permite a conexão direta de câmeras com rosca T (M42x0,75 fêmea).

Montagem de uma câmera CMOS ZWO na lente Barlow telecêntrica 5x do Nomad 5. Esta montagem é ideal para imagens planetárias de alta resolução.

Edição em uma câmera digital

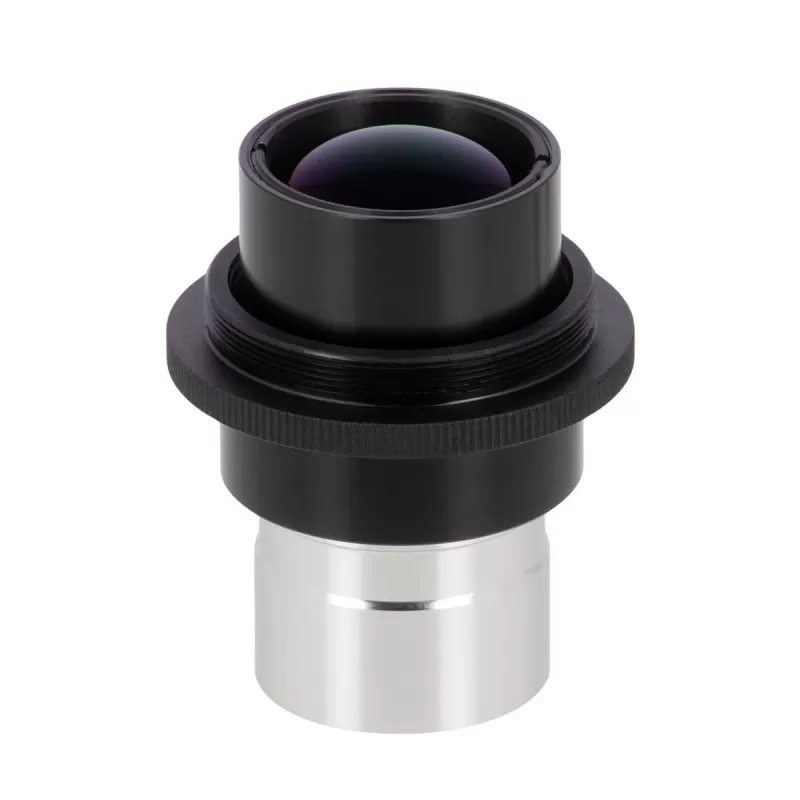

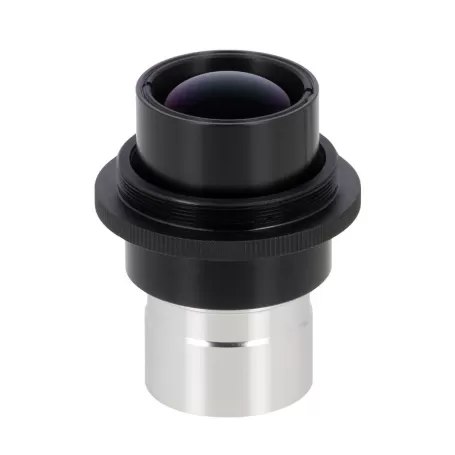

A lente Barlow Sky-Watcher 5x pode ser acoplada a uma câmera digital usando o adaptador curto fornecido (saída com rosca macho M42x0,75). No entanto, você também precisará adquirir um anel em T clássico, cuja saída mecânica será específica para o tipo de montagem do corpo da sua câmera (Nikon F, Canon EF, Canon RF, etc.). O anel em T não está incluído.

Dados técnicos

• Número de lentes 4
• Fator de multiplicação 5x
• Entrada mecânica de encaixe macho de 1,25" (31,75 mm)
• Saídas mecânicas Rosca macho M42x0,75 + rosca fêmea 1,25" (31,75 mm)
• Retrofoco mecânico -
• Comprimento (apenas extensor) 62 milímetros
• Diâmetro (apenas extensor) 39 milímetros
• Peso (apenas extensor) 90 gramas
